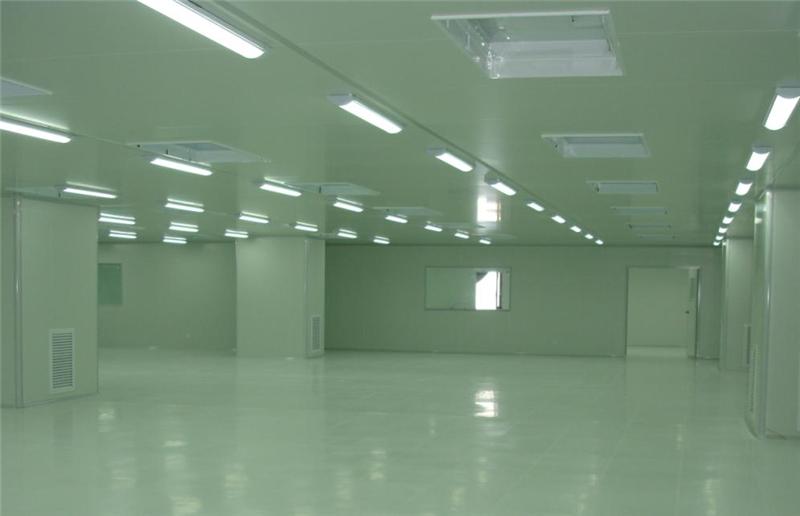

介紹/潔凈車間

潔凈車間也叫無塵車間、潔凈室(Clean Room)、無塵室，是指將一定空間范圍內之空氣中的微粒子、有害空氣、細菌等之污染物排除，并將室內之溫度、潔凈度、室內壓力、氣流速度與氣流分布、噪音振動及照明、靜電控制在某一需求范圍內，而所給予特別設計之房間。亦即是不論外在之空氣條件如何變化，其室內均能俱有維持原先所設定要求之潔凈度、溫濕度及壓力等性能之特性。

分類特點/潔凈車間

潔凈廠房建筑方式可分為土建結構和裝配式兩種，其中普遍采用裝配式。

　　裝配式潔凈廠房系統主要由初，中，高三級空氣過濾的空調送風回風和 排風系統;動力及照明系統;工作環境參數的監測報警消防和通訊系統;人流和物流系統;工藝管路系統;維護結構及靜電地面處理等各方面所要求的實施內容組成，形成空調凈化系統工程所包含的整個設備和器材的配套和建筑安裝內容。

安裝與使用方面特點/潔凈車間

1>裝配式潔凈廠房的全部維修構件在工廠內按統一模數及系列加工完成，適于批量生產，質量穩定，供貨迅速。

　　2>機動靈活，即適合在新建廠房配套安裝，也適宜老廠房的凈化技術改造。維修結構也可隨工藝要求任意組合，拆卸方便。

　　3>需要輔助建筑面積較小，對土建筑裝修要求低。

　　4>氣流組織形式靈活，合理，可滿足各種工作環境，不同潔凈等級的需要。

　　風淋室

　　潔凈室內，在動態情況下，細菌及塵埃的最大發生源是操作者，當操作者進入潔凈室之前，必須用潔凈空氣吹淋其衣服表面附著的塵埃顆粒，并起到氣閘的作用。

　　隔熱夾心板

　　隔熱夾心板是通過先進的自動成型機將彩色鋼板壓型后用高強度粘接劑把內外兩層鋼板(也可以用鋁板，不銹鋼或裝飾板)與自熄型聚苯乙烯泡沫板(也可用其他防火材料)加壓加熱復合而成的新興建筑板材。

　　隔熱夾心板外型美觀，色澤鮮艷多樣，輕質高強，施工迅速方便，以板塊拼裝，不用大型起吊設備，無濕作業。集承重，保溫，放火，裝飾于一體，不用二次裝飾，可廣泛用于大跨度結構屋面，墻體，保溫隔熱廠房或保溫防火廠，凈化廠房，冷庫，冷藏車，集裝箱房，以及現有建筑物夾層等。

　　潔凈密閉門

　　潔凈密閉門分鋁合金門和彩鋼板門兩中。門扇輕，鋼性好，密閉性能佳，產品整體性能好，表面平整，光滑，耐腐，不易積塵，外型美觀高雅，啟閉靈活，經久耐用，具有隔音，保溫，防火等優點。具體規格可以根據用戶的要求設計，制造。

　　高效送風口

　　本產品為萬級，十萬級亂流潔凈室新建，改建工程凈化空調系統終端送風裝置。可廣泛應用與電子工業，精密機械，冶金，化工等工業及醫療，制藥，食品等部門的凈化空調系統。本裝置主要由靜壓箱，高效過濾器，鋁合金擴散板，標準法蘭接口等組成，造型美觀，結構簡單，使用可靠。 本送風口為下裝式，具有在潔凈室內安裝和更換過濾器方便的優點，高效過濾器采用機械壓緊或液槽密封裝置，確保風口安裝無泄露，密封可靠，凈化效果好，對一般凈化工程均可適用。

　　風速影響

　　小粒徑粉塵的擴散作用(布朗運動)明顯，風速低了，氣流在過濾材料中滯留的時間就長一些，粉塵就有更多的機會撞擊障礙物，因此過濾效率就高。經驗表明，對于高效過濾器，風速減少一半，粉塵的透過率會降低近一個數量級(效率數值增加一個9)，風速增加一倍，透過率會增加一個數量級(效率降低一個9)。

　　與擴散的效果類似，當過濾材料帶靜電時(駐極體材料)，粉塵在濾材中滯留的時間越長，被材料吸附的可能性就越大。改變風速，帶靜電材料的過濾效率會明顯改變。如果你知道材料上有靜電，進行空調系統設計時就應該盡可能地減少通過每只過濾器的風量。

　　對于以慣性機理為主的大顆粒粉塵，根據傳統理論，風速降低后，粉塵與纖維碰撞的幾率會減少，過濾效率會隨之降低。但在實踐中這種影響并不明顯，因為風速小了，纖維對粉塵的反彈力也小了，粉塵更容易被粘住。

　　風速高，阻力就大。如果過濾器的使用壽命以終阻力為依據，風速高，過濾器的使用壽命就短。一般用戶很難實際觀察到風速對過濾效率的影響，但觀察風速對阻力的影響要容易得多。

　　對于高效空氣過濾器，氣流穿過濾材的速度一般在0.01～0.04m/s，在這個范圍內，過濾器的阻力與過濾風量呈正比關系。例如，一只484×484×220mm的高效過濾器，在額定風量1000m3/h下的初阻力為250Pa，如果使用中的實際風量是500m3/h，它的初阻力可降為125Pa。對于空調箱中的一般通風用過濾器，氣流穿過濾材的速度在0.13～1.0m/s范圍內，阻力與風量不再是線性關系，而是一條上揚的弧線，風量增加30%，阻力可能會增加50%，若過濾器阻力對你來說是個非常重要的參數，你就要向過濾器供應商索要阻力曲線。

　　傳遞窗

　　傳遞窗主要適用于潔凈區與非潔凈區之間，或潔凈室與潔凈室之間的小貨物傳遞，可有效的減少潔凈室門的開啟次數，把潔凈區的污染減少的最低程度。根據使用要求，傳遞窗箱體表面可噴塑，內膽可用不銹鋼，外表美觀。傳遞窗的兩扇門采用電控連鎖或機械連鎖裝置，可有效的防止低潔凈等級區內的灰塵帶入高潔凈區內，是凈化車間必備佳品。

　　潔凈密閉窗

　　潔凈密閉窗可根據用戶的設計要求，采用R60或R44系列型材，制作成圓弧邊框或三角邊框。

　　潔凈密閉燈

　　潔凈密閉燈分為普通型和應急型兩種。通常采用雙管形式。其中應急型在正常情況下也可以當普通型使用，在廠房突然斷電的情況下，其可保持繼續照明， 并且不需要單獨供電系統。在用材上，潔凈密閉等有不銹鋼和烤漆型兩種，面罩有透明和不透明之分。

　　通風拄井

　　通風拄井是通過由彩鋼板安裝而形成的通風管道。一般設置于潔凈去內，其上可安裝通風口，通過設計使?jié)崈魠^(qū)內氣流布置合理，經常別回風系統和排風系統采用。結構形式上有三角行柱和方形柱兩種。

　　地面處理

　　通過使用優質的地面材料，在原地面上形成一個具有平整，密實，耐化學腐蝕，色彩鮮艷，無毒性，易于清理的面層，并且具有優良的物理性能，包括很高的附著力，抗壓強度，抗彎強度，以及很好的抗沖擊耐磨能力。主要適用于有潔凈等級的地面。

　　結構包柱

　　結構包柱適用于潔凈區內有水泥結構柱或鋼結構柱的情況，經彩鋼板安裝處理后，使車間即美觀漂亮，又符合GMP要求。

　　配電箱(柜)

　　潔凈區內的配電箱(柜)根據要求不同，可采用明裝或暗裝方式安裝。其暗裝結構形式類似于通風柱井或結構包柱。

　　玻璃幕墻

　　玻璃幕墻主要適用于隔離潔凈區與非潔凈區或生產區與非生產區部分，為管理人員或參觀人員提供方便。

　　層流罩

　　層流罩一種可提供局部高清潔環境的空氣凈化設備。它主要有箱體，風機，初效空氣過濾器，高效空氣過濾器。阻尼層，燈具等組成，箱體噴塑或采用不銹鋼材料。該產品即可以懸掛，又可地面支撐，結構緊湊，使用方便。可以單個使用，也可多個聯接組成帶狀潔凈區域。廣泛用于精密機械，電子，制藥，食品，精細化工等部門。

　　工藝管路

　　隨著醫藥工業的發展，目前各制藥廠對藥液管路材料的要求非常嚴格，現大都選用316L(美國牌號)管材及配件，并采用快接安裝方式，這方面，我公司具有豐富的安裝經驗，單面焊接雙面成型的方法，不僅使管路美觀，又符合使用要求。

空調運作特點/潔凈車間

一、氣流組織：

　　1、無塵凈化車間主要采用的回風方式：1、單側墻下部布置回風口;2、當采用走廊回風時，在走廊內均勻布置回風口或在走廊端部集中設置回風口。送風口風速(米/秒)：1.孔板孔口3～5; 2、側送風口：⑴貼附射流2～5 ;⑵非貼附射流同側墻下部回風1.5～2.5，對側墻下部回鳳1.0～1.5 。回風口風速(米/秒)：1、潔凈室回風口不大于2;2、走廊內回風口不大于4。

　　2、無塵凈化車間主要采用的送風方式：1、局部孔板頂棚送風 ;2、帶擴散板高效空氣過濾器頂棚送風;3.上側墻送風等三種送風方式。

　　二、無塵凈化車間工作環境規定

　　1、無塵車間對溫度、濕度無特殊要求時，以穿著潔凈工作服不產生舒服感為宜，溫度一般控制在冬季20~22℃;夏季 24~26℃;波動±2℃。冬季潔凈室濕度控制在30-50%，夏季潔凈車間濕度控制在50-70%。配電：潔凈室(區)的主要生產用房一般照度值宜≥300Lx;輔助工作室、人員凈化和物料凈化用室、氣閘室、走廊等的照度值宜為200~300Lx。

　　2、落塵量檢查每三個月委外檢查并附檢查效果至公司處理部存檔。

三、室內空氣參數需求

　　1、新風量大。由于這類車間內，人員比較多，能夠依據以下數值應取下列的最大值：非單向流潔凈室總送風量的10-30%;補償室內排風和堅持室內正壓值所需的新鮮空氣量;確保室內每人每小時的新鮮空氣量≥40m3 /h。

　　2、溫濕度需求：溫度通常為24+2 度 ，相對濕度為55+5%

　　3、送風量大。為了滿意無塵車間內的潔凈度及熱濕平衡，需求較大的送風量，就300平方米的車間，吊頂高度為2.5米的，如果是萬級，送風量就需求300×2.5×30=22500m3/h的送風量(換氣次數，是≥25次/h);如果是十萬級，送風量就需求300×2.5×20=15000m3/h的送風量(換氣次數，是≥15次/h)。
